環境監測系統各大采集電路匯總!

來源:三水智能化環境監測 發布時間:2020-08-13 關鍵詞: 環境監測系統

現如今,環境監測系統在環境監測領域的作用越來越大,根據不同監測因子的需要會部署不同的采集電路,常見的有溫濕度采集電路、可吸入顆粒采集電路、二氧化碳氣體采集電路、一氧化碳氣體采集電路、甲醛氣體采集電路等,下面三水為大家具體介紹一下。

1.溫濕度采集電路設計

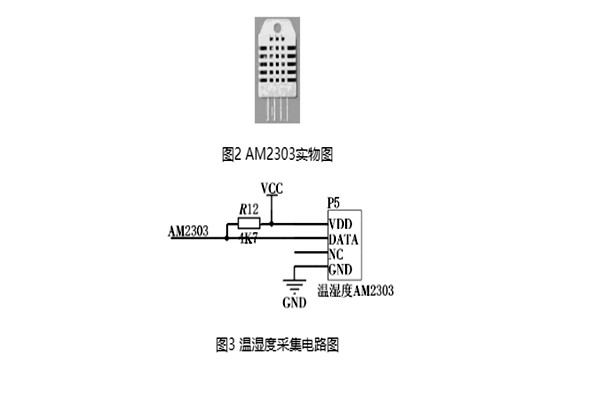

溫濕度傳感器選用AM2303數字溫濕度傳感器,傳感器包括1個電容式感濕元件和1個高精度測溫元件器件,測溫范圍為-40~125℃,3處引線(單總線接口),連接方便,器件實物圖和接口電路圖如圖所示。


2.可吸入顆粒采集電路設計

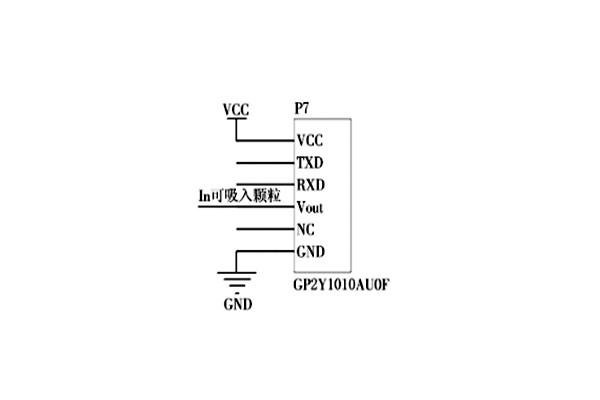

可吸入顆粒傳感器選用GP2Y1010AUOFC01,模擬電壓輸出、數字串口輸出兩種形式,輸出模擬量電壓范圍為0~5V,可吸入顆粒量程范圍為25~500ug/m3。可吸入顆粒采集電路如圖所示。


3.二氧化碳氣體采集電路設計

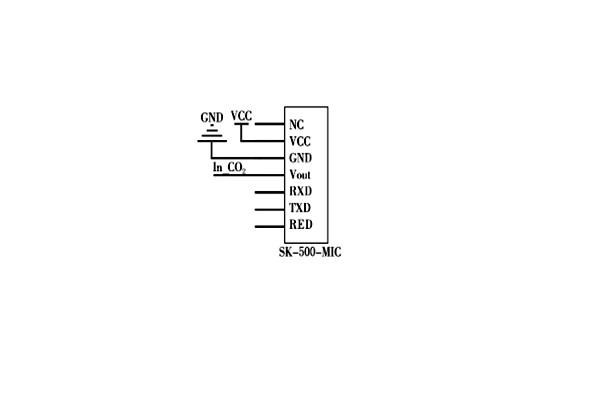

二氧化碳氣體傳感器選用SK-500-MIC,有串行數據輸出和模擬量輸出兩種形式,模擬量輸出范圍為TTL(標配)0.4~2.0VDC(常規),/4~20mA,二氧化碳氣體采集電路如圖所示。


4.一氧化碳氣體采集電路設計

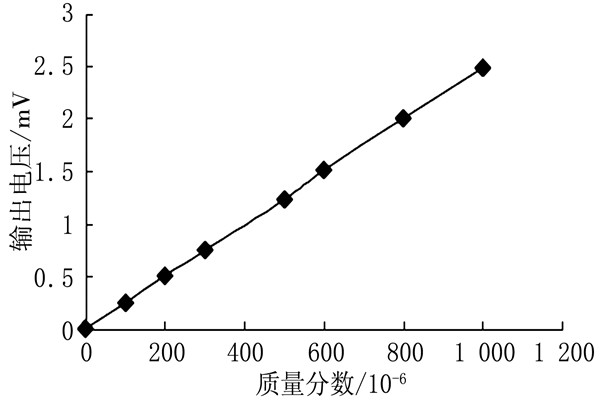

一氧化碳氣體傳感器選用ME2—CO,利用待測氣體在電解池中工作電極電位上的電化學氧化過程,待測氣體電化學反應所產生的電流與其質量分數成正比并遵循法拉第定律,通過測定電流的大小就可以確定待測氣體質量分數。ME2—CO的量程為0~1000ppm,輸出質量分數與輸出電壓對應曲線如圖所示。

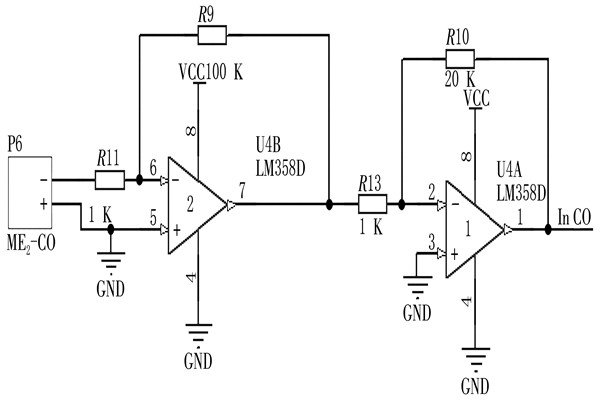

一氧化碳氣體采集接口電路如圖所示。


5.甲醛氣體采集電路設計

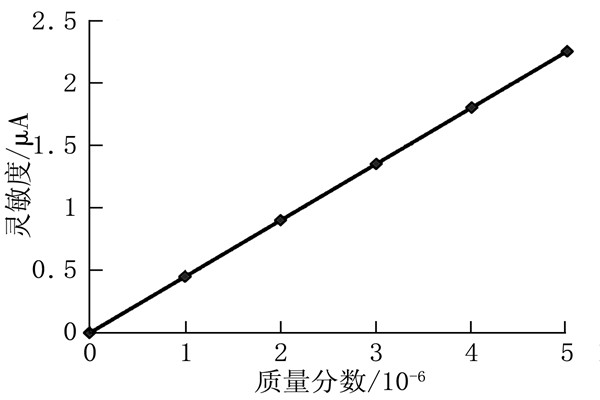

甲醛氣體傳感器選用ME2—CH2O,甲醛和氧氣在工作電極和對電極上發生相應的氧化還原反應并釋放電荷形成電流,產生的電流大小與甲醛的質量分數成正比并遵循法拉第定律,通過測試電流的大小即可判定甲醛質量分數的高低。ME2—CH2O監測甲醛氣體量程為0~5×10-6,輸出電流與質量分數的對應關系如圖所示。


以上內容便是環境監測系統溫濕度采集電路、可吸入顆粒采集電路、二氧化碳氣體采集電路、一氧化碳氣體采集電路以及甲醛氣體采集電路的基本介紹,大家可以圖文結合簡單了解一下。
