現在環境監測的領域越來越大，涉及的行業越來越多，監測的范圍也越來越大。那在區域分散的形勢下，環境監測系統體系結構是怎樣的呢？

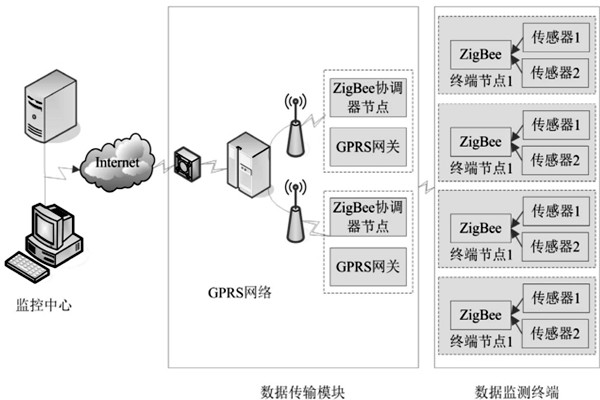

一般來說，區域分散，環境監測系統體系結構需要包括數據監測終端、數據傳輸模塊和監控中心3個功能模塊，體系結構如圖所示。

環境監測系統工作過程如下：分布在環境監測區域內的氣體、溫濕度、氣壓，傳感器將獲取到有關環境質量數據發送到數據傳輸模塊，GPRS網關節點使用GPRS網絡和Internet網絡將匯集到的環境監測數據發送到監控中心，監控中心對監測數據進行處理后作出應急響應。

數據監測終端建議布置在重點監測區域，通過各類傳感器獲取相關環境數據信息，將獲取到的信息進行整理、分析和打包后通過無線網絡傳送到環境監測中心。

數據傳輸模塊收到數據監測終端傳輸?shù)沫h(huán)境監測數據信息后，使用無線傳輸協議將信息打包，通過各種網關和路由使監測終端獲取的環境監測數據等信息及時傳送到監控中心。

監控中心通過數據傳輸模塊與監測終端進行雙向通信收發環境質量信息，各監測終端獲取的環境監測信息經處理后添加到SQL Server數據庫，并通過可視化界面和Web網頁瀏覽模式提供給相關部門及其他用戶。

如上所述，雖然區域分散，但是在無線網絡通訊技術的配合之下，數據監測終端、數據傳輸模塊和監控中心3個功能模塊可以組成環境監測系統體系結構，協調完成整個環境監測工作。
