一整套的環境監測系統涉及著很多硬件和軟件組成，在其中，主要有四個環境信息測量模塊，分別是光學灰塵濃度監測傳感器、氣壓傳感器、DHT11傳感器以及HS-FS01模塊。今天三水智能化環境監測公司分別為大家介紹一下這四大環境信息測量模塊。

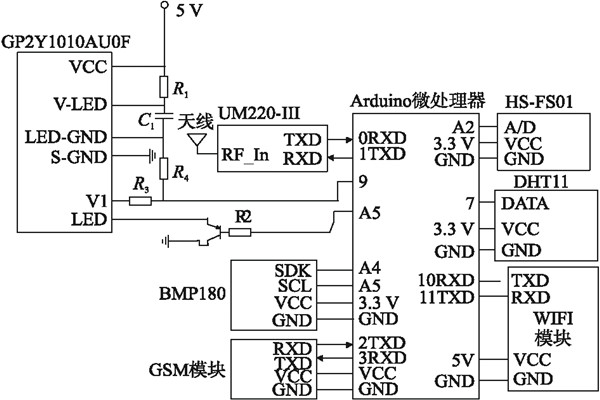

1.環境監測系統光學灰塵濃度監測傳感器可根據輸出脈沖的幅值的大小來判斷顆粒濃度的高低。環境監測系統的電路連接如上圖所示。電路中的電阻R2起到限流的作用，R2建議值10kΩ，R3和R4起分壓作用，分別為10kΩ，R1、C1分別為150Ω和220μF的電解電容，晶體管Q1可以增加LED腳的驅動能力，Q1為2SC1815。Arduino單片機的9號引腳作為PWM脈沖的輸出管腳，為傳感器提供輸入信號，A5引腳為單片機內部ADC的5號模擬輸入管腳。

2.環境監測系統氣壓傳感器BMP180通過A/D轉換模塊以最高128次/s的速率將氣壓的模擬值采樣轉換成數字信號，同時控制單元讀取存儲器EEPROM中的11個溫度補償校正參數，完成采樣后將數據通過IIC總線傳給微控制器，通過微處理器處理得到當前的氣壓值。Arduino的IIC總線接口(A4、A5)與BMP180相連接，按照IIC協議讀取溫度補償校正參數，經過溫度補償校正參數和軟件插值優化處理后得到當前的溫度、大氣壓值。

3.環境監測系統DHT11傳感器由電阻式感濕元件、NTC測溫元件與8位單片機組成，響應速度快且抗干擾能力強，可以精確測量溫濕度。DHT11模塊與Arduino微處理器的數字量端口引腳7相連，獲取傳感器傳輸?shù)臄?shù)字信號，通過處理得到當前的溫濕度。

4.環境監測系統HS-FS01模塊是三杯式風速傳感器，在流動方向上設置3個固定擋板，通過測量因流速不同產生的壓差，推算出風速。HS-FS01模塊與Arduino微處理器的模擬量端口A2相連，獲取傳感器傳輸?shù)哪M量信號，通過處理得到當前的風速值。

以上內容便是關于環境監測系統四個主要的環境信息測量模塊的介紹，大家可以簡單了解一下，對于系統模塊會有更加清晰的認識。
