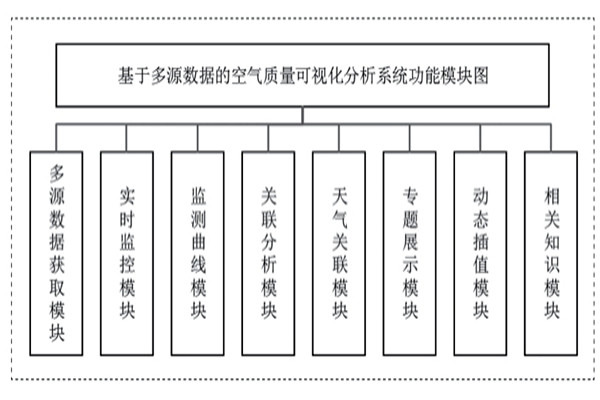

針對從互聯網采集的實時環境質量數據進行實時分析及實時多種方式的可視化的設計目標,結合需求設計,環境監測系統的功能圖如圖所示。本環境監測系統主要分為8個模塊,各模塊具體介紹如下。
1.多源數據獲取模塊
主要包括實時、歷史環境質量數據的自動采集。
2.實時監控模塊
利用圖形化表達方式將實時環境質量數據呈現為某城市監測站點的空間分布及監測濃度數據,具體包括基于矢量地圖的環境監測濃度展示、基于列表的展示和基于圖表的展示這三個功能。
3.監測曲線模塊
以城市和時間為搜索條件,直觀呈現城市在某時間范圍內各個環境監測因子的變化曲線,統計出AQI的最大值、最小值、均值及各個質量等占比。
4.天氣關聯模塊
以散點圖的興衰展示氣象因子與環境監測濃度之間的關系,形成相應因子與環境監測濃度映射關系;同時,以時間為搜索條件,觀察環境質量監測因子與氣象之間的關聯關系。
5.關聯分析模塊
主要通過環境監測系統找出影響環境質量的主要因素,明確各環境治理影響因素對環境污染的貢獻率。
6.專題展示模塊
主要實現基于GIS的專題化分類數據結果展示的功能。
7.動態插值模塊
主要基于普通克里金插值分析法表征環境整體質量情況。
8.相關知識模塊
主要為環境監測系統用戶介紹環境質量相關基礎知識和經驗知識。
如上所述,環境監測系統8大模塊展示大致就是如此,該系統的功能是比較全面的,在具備環境監測功能的同時,也方便了用戶進行操作和了解。
