環境監測系統的三大基本傳感器!

來源:三水智能化環境監測 發布時間:2020-06-13 關鍵詞: 環境監測系統

說起環境監測系統的硬件配置,那我們不得不提及一下傳感器了。眾所周知,環境監測系統之所以能夠監測污染物濃度,與傳感器有著直接的關系。今天三水智能化環境監測公司為大家介紹環境監測系統的三大基本傳感器!

1.煙霧傳感器

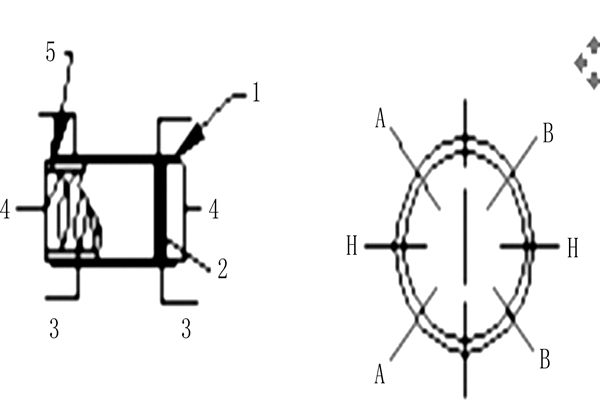

MQ-2煙霧傳感器對一氧化碳、液化氣的靈敏度高,可監測多種可燃性氣體。MQ-2煙霧傳感器如下圖所示。

環境監測系統的三大基本傳感器!

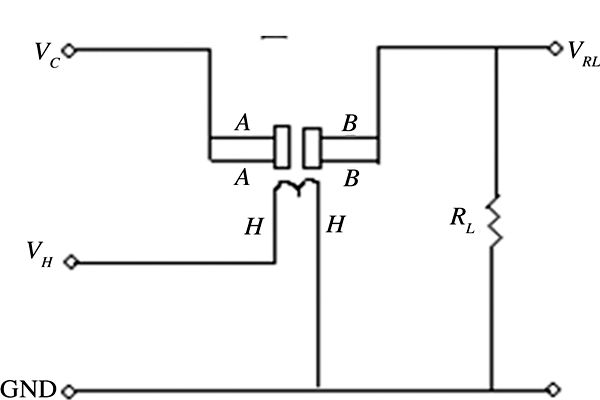

下圖是基本測試電路,需施加2個電壓:測試電壓VC和加熱器電壓VH,其中VC用于測定與傳感器串聯的負載電阻RL上的電壓VRL,VH為傳感器提供特定的工作溫度。這種傳感器具有輕微的極性,VC需用直流電源。在滿足傳感器電性能要求的前提下,VC和VH共用電源電路。為更好利用傳感器的性能,需選擇恰當RL值。

環境監測系統的三大基本傳感器!

2.粉塵傳感器

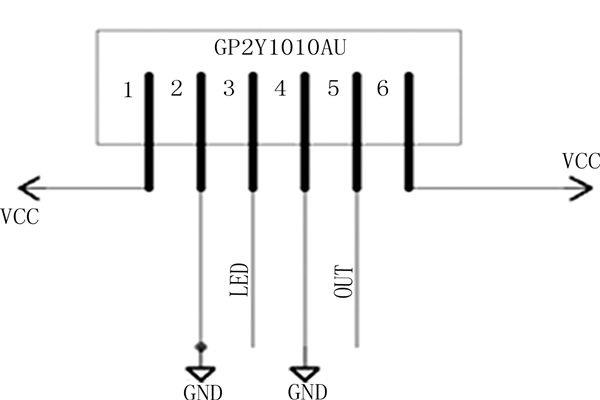

Sharp GP2Y1010是通過感應空氣中的塵埃粒子的光學空氣質量傳感器,其內部有能探測到空氣中塵埃反射光的紅外線發光二極管和光電晶體管,可測量0.8微米以上的微小粒子,感知煙草產生的煙氣、花粉、房屋粉塵和PM2.5粉塵等。下圖為粉塵傳感器的引腳圖。

環境監測系統的三大基本傳感器!

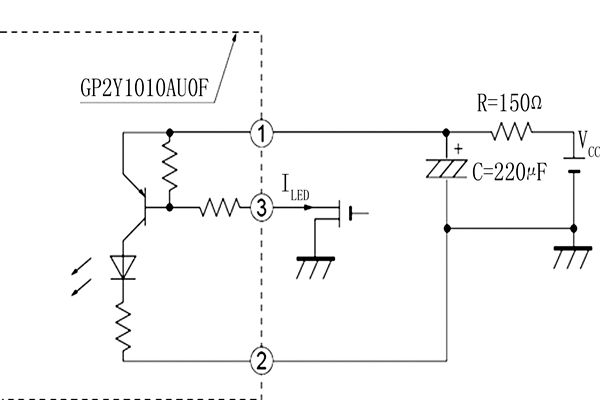

下圖為粉塵傳感器的基本測試電路。

環境監測系統的三大基本傳感器!

3.溫濕度傳感器

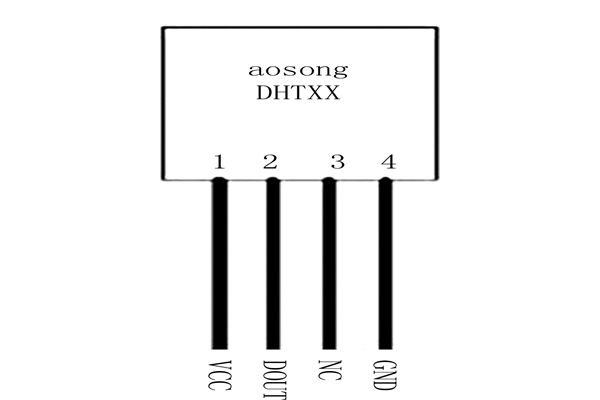

DHT11是濕溫度一體化的數字傳感器,該傳感器包括一個電阻式測濕元件和一個NTC測溫元件。引腳如圖所示,引腳1接電源正端,引腳4接電源地端,引腳2接數據端,可直接接單片機的I/O口。為提高穩定性,建議在數據端和電源正之間接一只4。7K的上拉電阻。引腳3懸空不用。DHT11功耗低,5V電源電壓工作條件下,平均最大電流0.5mA。工作電壓范圍3.5~5.5V,工作平均電流0.5mA,濕度測量范圍20%~90%RH,溫度測量范圍0~50℃,濕度分辨率1%RH8位,溫度分辨率1℃8位,采樣周期1秒。

環境監測系統的三大基本傳感器!

煙霧傳感器、粉塵傳感器以及溫濕度傳感器便是環境監測系統的三大基本傳感器,無論系統的硬件配置如何變化,這三大傳感器都是缺一不可的。
