在環境監測系統的設計與研發中，加熱電路是系統進行實時監測的關鍵所在。很多人可能對于系統的加熱電路不甚了解，今天三水環境監測公司就加熱電路的工作原理為大家簡單介紹一下。

環境監測系統加熱模塊采用可控硅過零調功的方式，過零調功方式就是通過在給定的時間內改變加在負載上的交流正弦波個數來調節功率的一種控制方法。由于可控硅是在電壓(電流)過零時觸發導通的，導通時的波形是完整的正弦波或半波，所以說不僅不產生高次諧波，其負載浪涌電流和電流變化率也都很小，而且不影響電網電壓，不干擾通訊設備。另外環境監測系統采用了觸發電流僅為5mA的過零雙向可控硅型光耦MOC3063，集光電隔離、過零檢測、過零觸發等功能于一身，避免了輸入輸出通道同時控制雙向可控硅觸發的缺陷，簡化了輸出通道隔離驅動電路的設計。

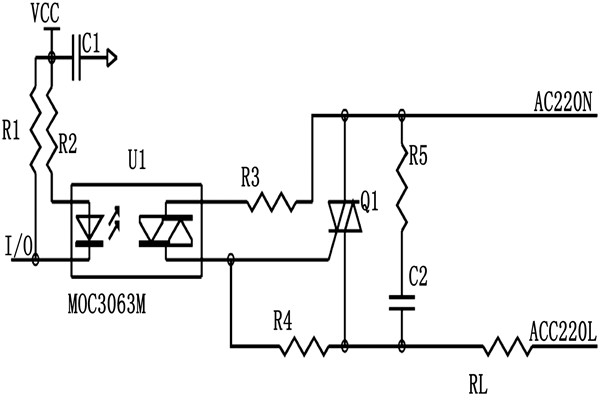

環境監測系統設計的加熱電路如上圖所示，其工作原理是：主控器件STM32F407根據用戶設置的情況控制I/O口輸出高低電平，當在I/0口輸出低電平時，使光電隔離器件MOC3063導通，同時觸發雙向可控硅導通，進而對相關部件進行加熱；當在I/O口輸出高電平時，使光電隔離器件MOC3063截止，進而關閉雙向可控硅，即可實現停止加熱功能。

以上內容便是三水環境監測公司對于環境監測系統加熱電路工作原理的基本介紹，大家可以簡單了解一下其工作流程。
