環境監測系統的應用在整個環境監測項目中處于核心地位，是項目實施的保證。很多人對于系統大都是一種比較模糊的概念，今天吳忠耘為大家?guī)憝h(huán)境監測系統主流程圖的設計幫助大家去了解該系統。

環境監測系統設計功能實現要通過主程序?qū)ψ映绦虻恼{(diào)用，從而達到預期的目標，能否讓硬件有序規則的實現預期的功能依賴于主程序能否有效實現。

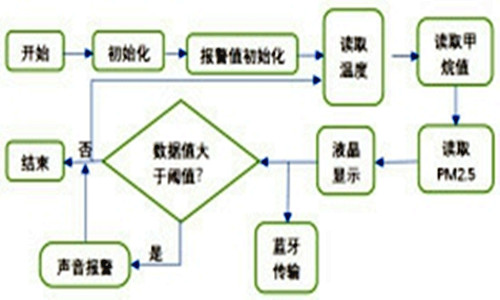

環境監測系統采用STM32F103C8T6作為控制核心，對LCD12864進行初始化，再進行報閥值初始化，接下來是各個傳感器的初始化，最后，進入一個循環處理過程，包括讀取由DS18B20溫度傳感器檢測到的溫度，并檢測由MQ-2煙霧傳感器檢測到的甲烷濃度以及GP2Y1014傳感器檢測到的PM2.5濃度。在LCD12864液晶上面顯示出來，最后判斷數據是否大于設定的報警值，若是，則通過蜂鳴器報警并且通過藍牙傳到手機藍牙助手，隨時掌握環境監測數據的動態變化，然后開始新一輪的監測、顯示、判斷。環境監測系統具體程序流程如圖所示。
