當下環境監測系統的應用越來越多，在環境監測領域發揮了很大的作用，但是很多人對于系統的概念是比較模糊的，也不清楚其運作狀況。今天三水環境監測公司在這里就環境監測系統的網絡組成和結構為大家詳細介紹一下。

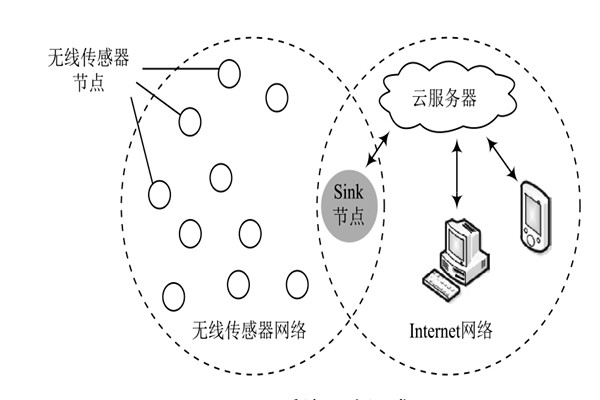

環境監測系統網絡主要由無線傳感器網絡和Internet網絡組成，結構如圖所示。

環境監測系統的無線傳感器網絡有兩類節點，即無線傳感器節點與Sink節點，兩類節點之間通過無線通信形成無線傳感器網。無線傳感器節點是具有感知和通信功能的節點，在無線傳感器網絡中負責監測區域的感知和數據獲取，以及完成與Sink節點的通信。Sink節點又稱基站節點，負責匯總由無線傳感器節點發送的數據，并對環境監測數據進行融合、處理后通過Internet網絡上傳至云端服務器。電腦、手機等終端可通過Internet實時獲取云服務器上的環境監測數據，從而實現對樓宇環境的實時監測。無線傳感器網絡采用星型拓?fù)浣Y(jié)構，將傳感器設置好后可自動組網。

大家可以圖文結合了解一下環境監測系統的網絡組成和結構，相信大家對于該系統網絡部分的傳輸會有一定的認識。
