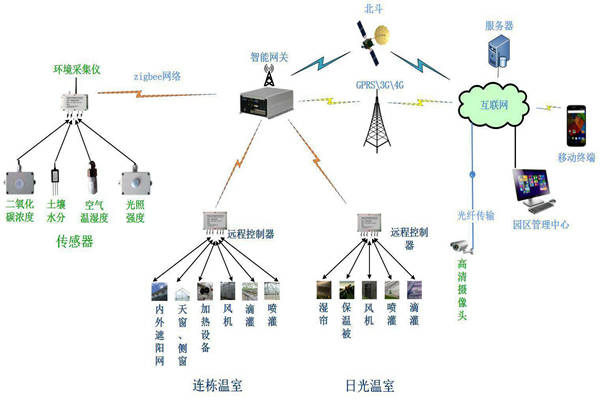

有關環境監測系統體系結構設計，我們可以將整個環境監測系統分為ZigBee數據采集終端節點、GPRS-ZigBee網關和基于B/S模式的智能監測軟件三大構成，詳情如下：

1.ZigBee數據采集終端節點

主要實現采集PM10、PM2.5、CO、NO2、SO2等環境污染數據并上傳，供高端分析處理；接收并執行高端發送的不同方式的控制命令；通過ZigBee協議組成網絡并根據不斷變化的網絡現狀進行動態拓?fù)?，對同一網段內命令進行存儲轉發，維持整個網絡的有效通信。

2.GPRS-ZigBee網關

發送命令到ZigBee數據采集終端節點或接收ZigBee數據采集終端節點上傳的數據；以GPRS方式與高端通信，接收高端發送的命令并將命令下傳給ZigBee數據采集終端節點，定時發送心跳包維持通信鏈路，將ZigBee數據采集終端節點狀態信息反饋到高端。

3.基于B/S模式的智能監測軟件

包括遠程更新管理軟件和通信軟件兩個部分。遠程更新管理軟件以大型商用數據庫SQL Server2008為基礎，采用B/S模式，提供ZigBee數據采集終端節點測控、狀態顯示、污染預警、數據統計、報表生成等功能；通信軟件使用多線程的異步Socket機制，實現通信的高穩定性與高可靠性。

環境監測系統體系結構設計三大構成大致就是如此，大家可以參考一下，為環境監測系統體系結構設計提供一定的思路。
